Voor ons netwerk maken we gebruik van 3 hardwareleveranciers:
Arista - voor routers en core switches
Arista & Huawei - voor edge switches
Ruckus - voor management switches

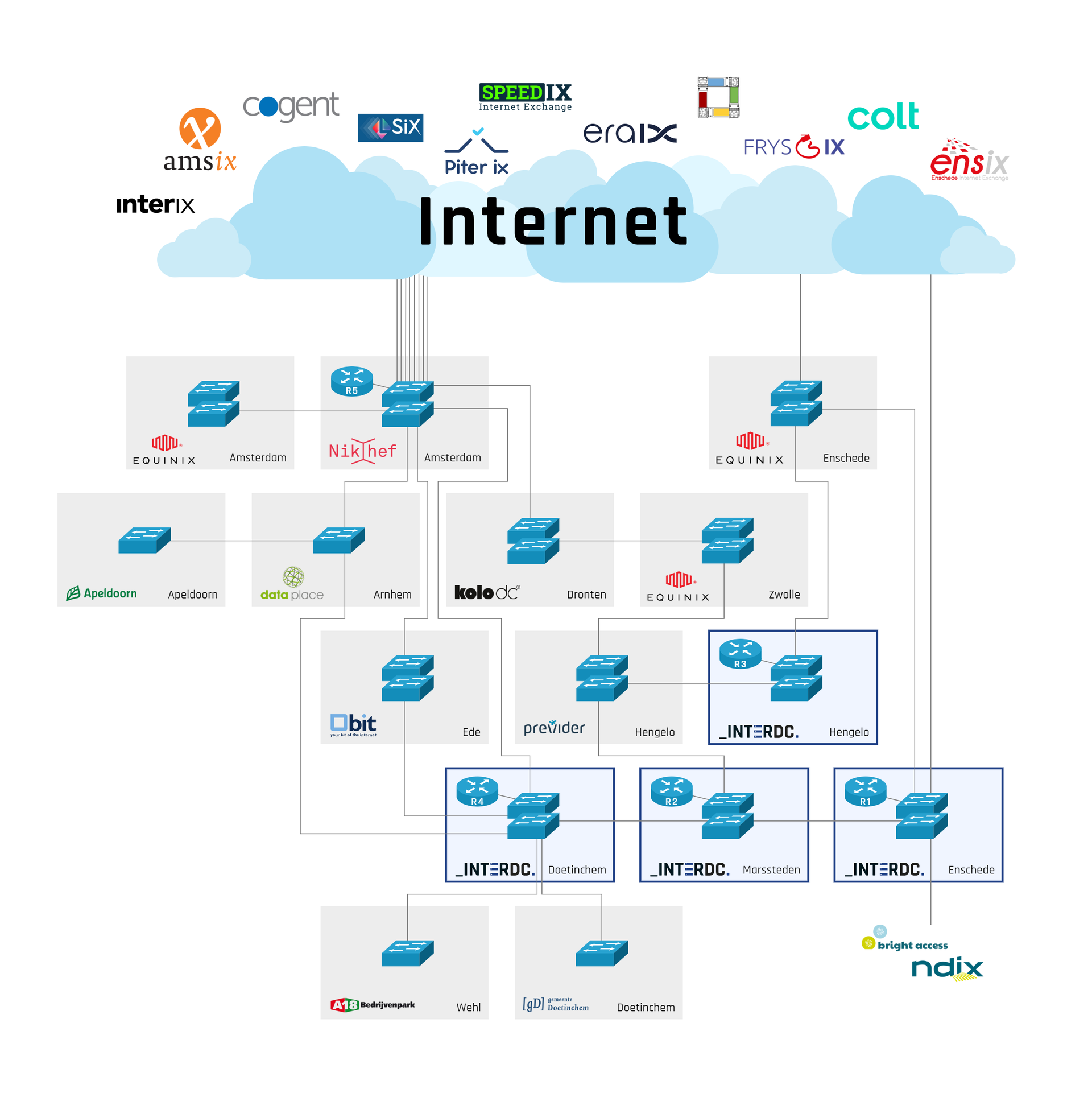

Onze netwerk bestaat uit 4 lagen:
- Routers
- Core switching
- Edge switching (10 en 1gb)
- Management switching
Routers
Voor onze routing maken we gebruik van Arista 7280 series routers, minimaal uitgerust met 32GB RAM. De routers zijn redundant ingesteld middels het VRRP protocol en routeren het verkeer op basis van BGP informatie.
Core
Onze core switching bestaat uit Arista 7060 sersie switches. Deze switches bieden ieder 32x 100Gb/s glas poorten. Met minimaal 4 poorten koppelen we de verschillende datacenters aan elkaar zodat er minimaal 400gbit/s capaciteit is.
Edge
De eerste edge switches zijn Arista 7050 serie switches, welke 48x10gbit glas poorten geven. Ideaal voor hoog capaciteit servers. Met 40gbit of 100gbit uplinks wordt deze aan de core gekoppeld.
De tweede edge switches zijn Huawei 5720 series switches. Deze switches hebben 4x 10Gb/s uplinks naar 2 verschillende core of edge switches en bezorgen 1 Gb/s utp connectiviteit naar de servers.
Management
Het management netwerk is een los netwerk wat tussen alle servers en ipmi loopt. Door dit netwerk los te trekken van het hoofdnetwerk kunnen we dit netwerk ook als backup gebruiken, waardoor we verzekerd zijn altijd bij alle apparaten kunnen komen. Gezien dit netwerk geen hoge managed graad hoeft te hebben, hebben we gekozen voor de Ruckus ICX series.
